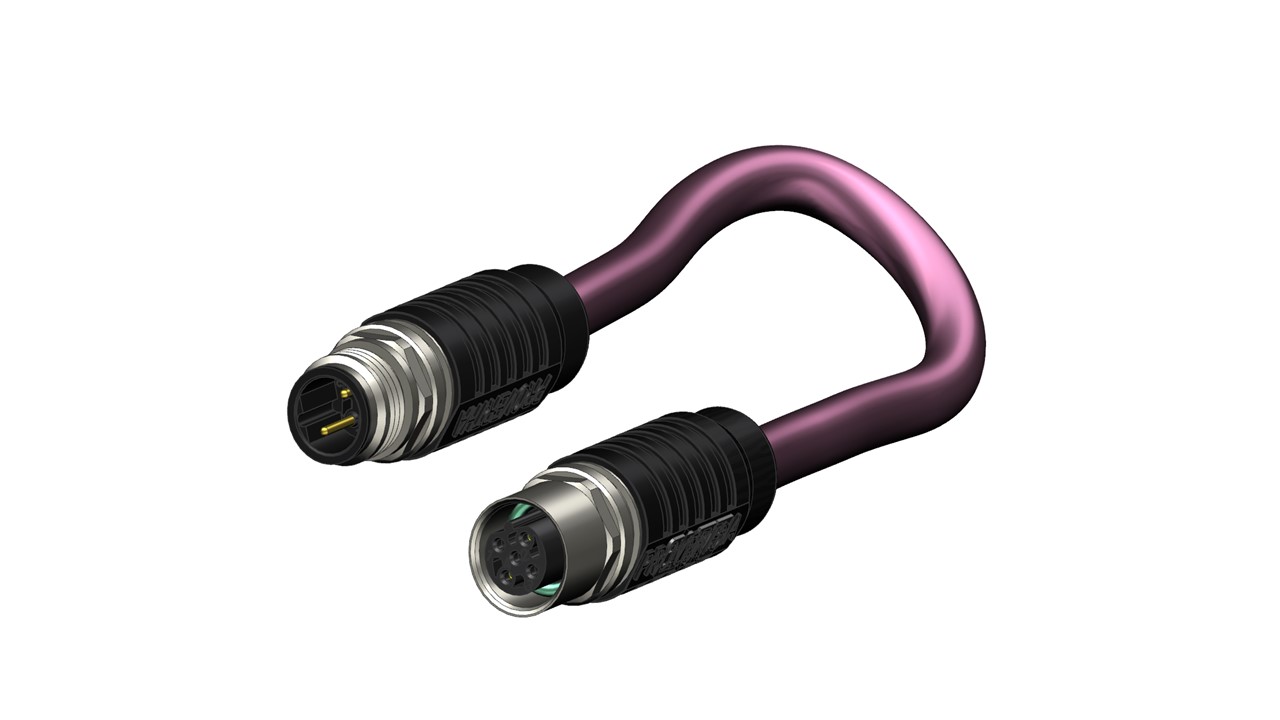

Besonders für Applikationen mit starken Störquellen wie z.B. Schweißzangen oder Schleppketten-Anwendungen sind die PROFIBUS-Verbindungsleitungen mit der Profibus-Schleppkettenleitung und dem Profibus M12-Stecker mit 360° EMI/RFI Schirmungssystem eine sichere Lösung. Die HF-dichte Steckerlösung wird erzielt durch ein komplettes Vollmetall-Gehäuse mit integrierten Dichtelementen für die M12-Steckverbinder sowie ein 360° EMI/RFI Crimpflansch-System für die Kabelschirm-Übergabe. Der Hexagonalcrimp der Crimphülse gewährleistet eine torsions- und vibrationssichere Zugentlastung der konfektionierten Profibus-Schleppkettenleitung.
| Stecker | M12 |
| Pinbelegung: | 2 und 4 |
| Codierung | B |
| Kontaktzahl | 2 |
| Bemessungsstrom | 4A |
| Betriebsspannung | 32 V DC |
| Aderquerschnitt | 0,64 mm² (AWG 20) |
| Kabel-Zugentlastung und Schirmanschluss | Crimpflansch |
| Schutzart | Verbunden mit Gehäuse IP 67 (nur schraubverriegelt) |
| Temperaturbereich | -20° C bis +70° C |
| Mechanische Lebensdauer | 200 Steckzyklen |
| (Andere Steckzyklen auf Anfrage) | |
| Anzugsmoment | 0,8-1 Nm (max. 2 Nm) |
| M12 Schraubverriegelung: | |
| Schlüsselweite | SW 13 |
| Außenabmessungen in mm | 53,3 x Ø16 |
| Kabelspezifikation: | |
| Type | Hochflexible UL Schleppketten-Leitung |
| Leitungsaufbau | 1 x 2 x 0,64 |
| Brandschutz | flammwidrig |
| Außenmantel | TPE-U |
| Kabeldurchmesser | 8 ± 0,2 mm |
| Farbe | violett |
