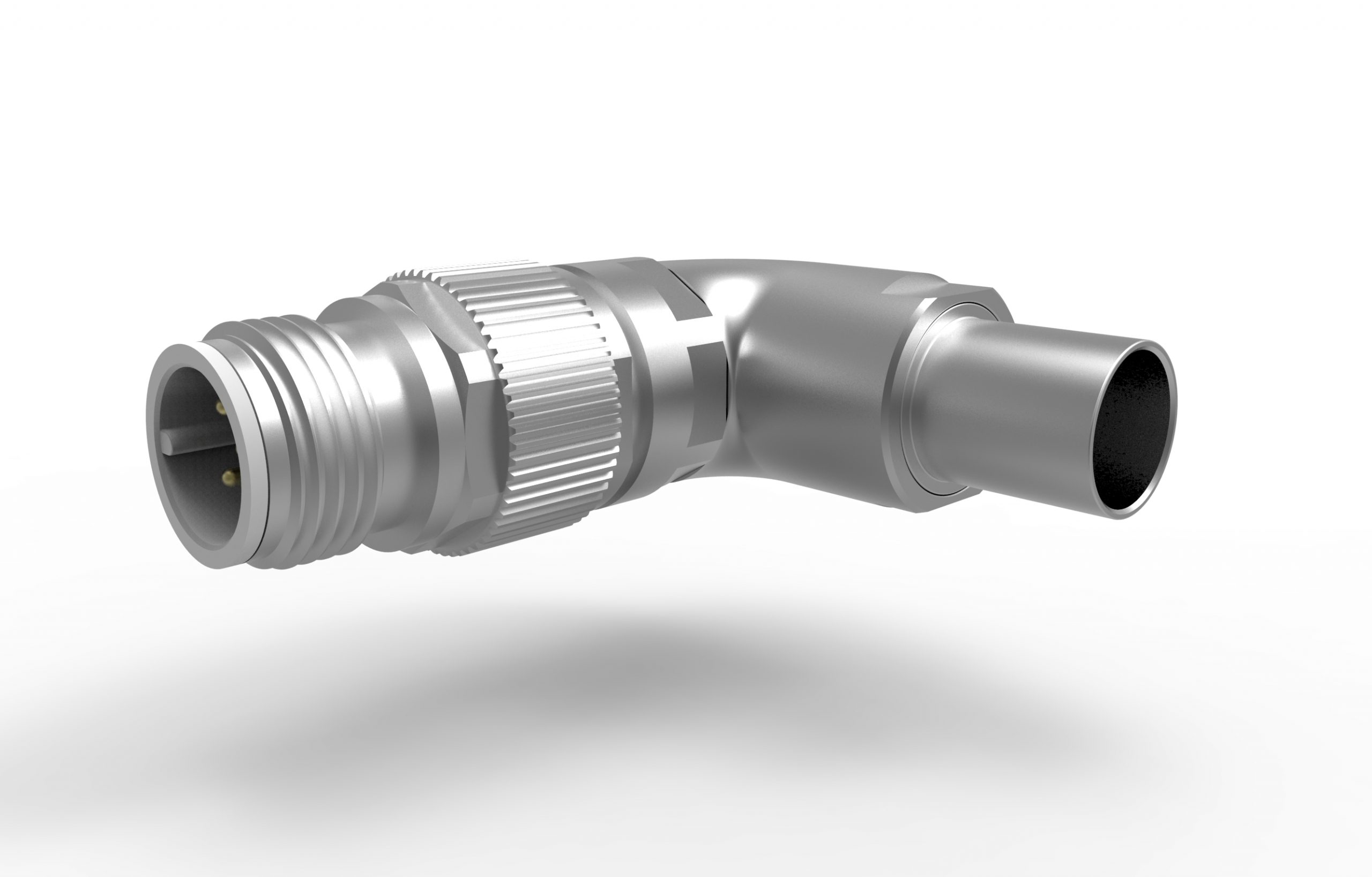

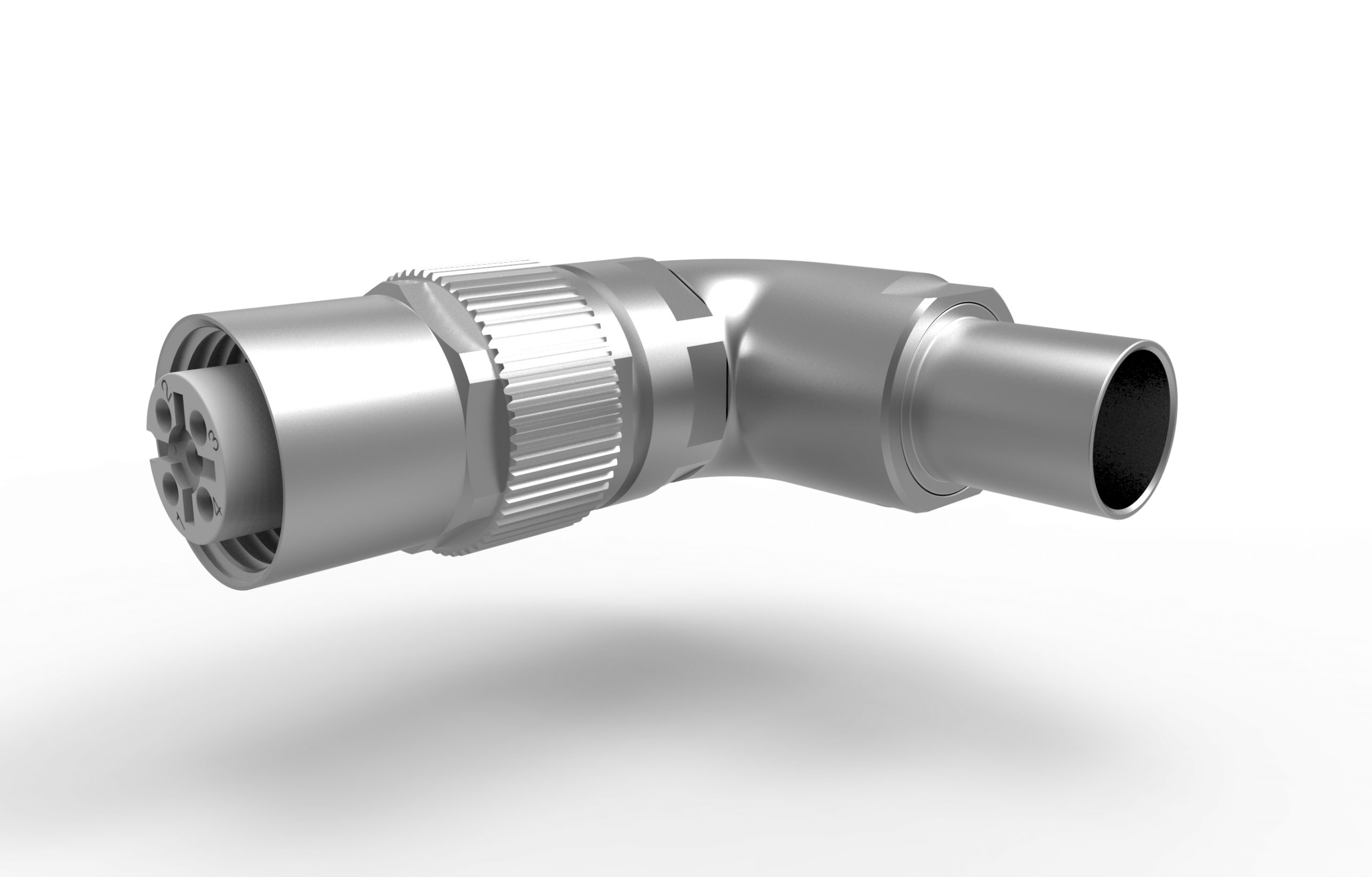

M12 A-5 90° Crimp CF

Technische Daten/Technical data

Steckverbinder/Connector

M12 gemäß/acc. to IEC 61076-2-101

Codierungs-Polzahl/Coding-Pin number

A-5

Kontaktzahl/Number of contacts

5

Strombelastbarkeit/Current rating

4 A

Bemessungsspannung/Nominal voltage

50 V DC

Durchgangswiderstand/Contact resistance

≤ 5 mΩ

Isolationswiderstand/Insulation resistance

≥ 100 MΩ

Anschlussart Einzelader/Termination single wire

Gedrehte Crimp snap-in Kontakte/Machined crimp snap-in contacts

Aderquerschnitt/Wire size

AWG 19–AWG 28

Schutzart/IP protection

IP 67 (nur schraubverriegelt/only screw-locked)

Temperaturbereich/Temperature range

–40° C bis/to +85° C

Mechanische Lebensdauer/Mechanical lifetime

≥ 200 Steckzyklen/mating cycles

Schock und Vibrationssicherheit/Shock and vibration proofness

DIN EN 61373 Kategorie 1, Klasse B/DIN EN 61373Category 1, class B

Materialien/Materials

Gehäuse/Housing

Cu-Legierung vernickelt/Cu alloy Ni plated

Isolierkörper +Kontakthalter/Insulator + contact holder

Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2

Material/Material

Cu-Legierung/Cu alloy

Oberfläche/Plating

Ni/Au

Dichtungen/Sealings

Elastomer

Gewinde Wandbefestigung/Panel mount thread

M16 x 1,5

Gehäuse Außen-6kt/Wrench size housing

SW 19/AF 19

Außenabmessungen/Outer dimensions in mm

Ø21 x 21
